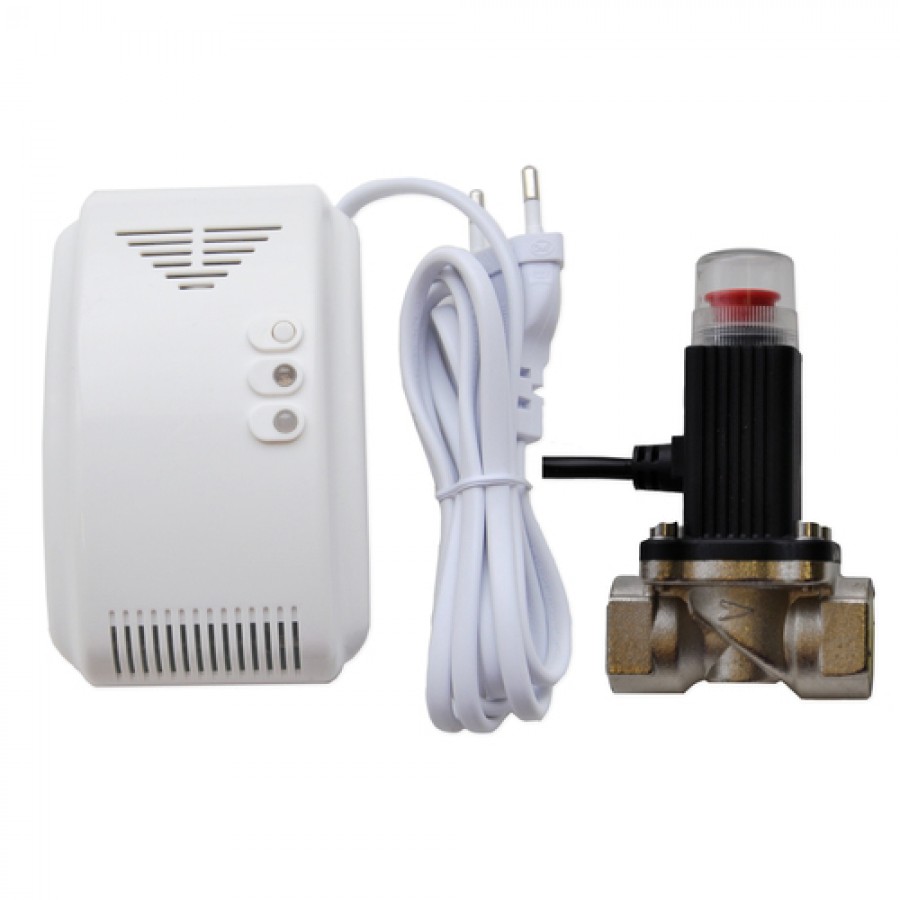

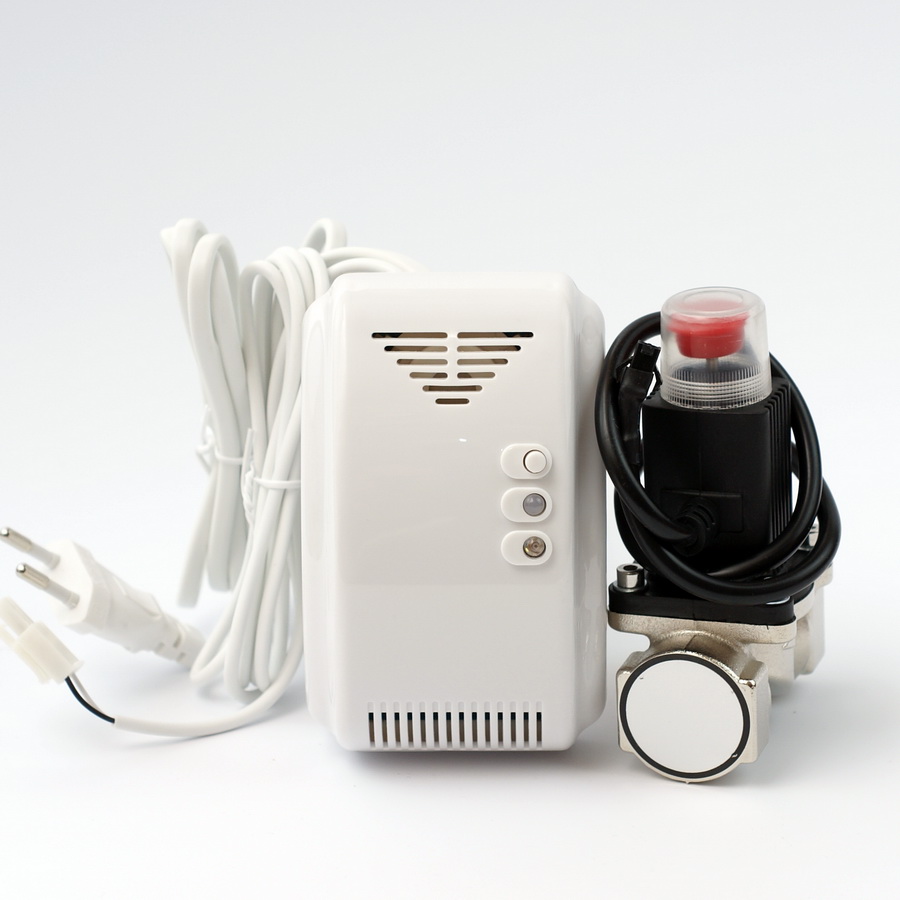

Устройство контроля протечки газа Alfa 501 с запорным клапаном аварийного отключения газа применяется в помещениях, где установлены газовые плиты, котлы или другое газовое оборудование. Используется для предотвращения аварий на жилых и коммерческих объектах.
Простой, но эффективный принцип работы. Как только беспроводной датчик обнаруживает протечку, он передает импульс в 12В на клапан. После получения сигнала последний автоматически перекрывает газ.
Клапан открывается только вручную. Для этого необходимо поднять вверх кнопку клапана.
Мгновенное срабатывание. При правильном монтаже детектора газа (его необходимо устанавливать как можно выше и не дальше, чем 1,5 метра от источника газа), датчик срабатывает мгновенно и сразу же передает сигнал на клапан.
Особенности. Датчик фиксирует утечку наиболее распространенных газов: природного и пропан-бутана. При обнаружении утечки детектор не только активирует клапан аварийного отключения газа, но и уведомит присутствующих о происшествии при помощи звукового сигнала.
При первом включении устройства, или при его тестировании, после включения в сеть необходимо дать устройству выполнить самонастройку. Это может занимать 3-5 минут. После окончания настройки устройство звуковым сигналом оповестит о готовности к работе.
Установка электромагнитного клапана в газопровод должна производится только уполномоченными специалистами при наличии лицензии и допуска к таким видам работ.
Инструкция по установке
Технические характеристики:
Тип датчика: беспроводной
Порог срабатывания метан, пропан 10% НКПР
Обнаруживаемые газы: природный газ и пропан-бутан
Громкость встроенной сирены: 85 дБ
Максимальное расстояние между датчиками и централью: 100 метров
Частота передачи: 433 МГц
Мощность радиопередатчика датчиков: 10 мВт
Модуляция радиосигнала датчика: ASK
Рабочее напряжение: 220 В
Потребляемый ток в режиме бездействия/тревоги: 15/200 мА
Диапазон рабочих температур: 0°С ~ +40°С
Рабочая влажность: не более 95%
Размеры: 110х70х38 мм
Клапан аварийного отключения газа
Размер соединения: DN,Ду ½" , ¾"или 1"
Соединение: трубная резьба
Поток: 2.5 м³/час
Среда: воздух
Сопротивление: >5М Ω
Открытие клапана: вручную
Закрытие клапана: при поступлении токового импульса или вручную
Время закрытия: <0,3 секунды
Напряжение импульса: от 9 до 15В
Ток импульса: <2A
Материал корпуса: бронзо-латунный сплав
Рабочая температура: от -10 °C до + 60 °C
Максимальное рабочее давление: 25 кПа
Масса: до 500 г
Комплект поставки:
Беспроводный датчик утечки газа
Клапан аварийного отключения газа
Гарантия 12 мес
