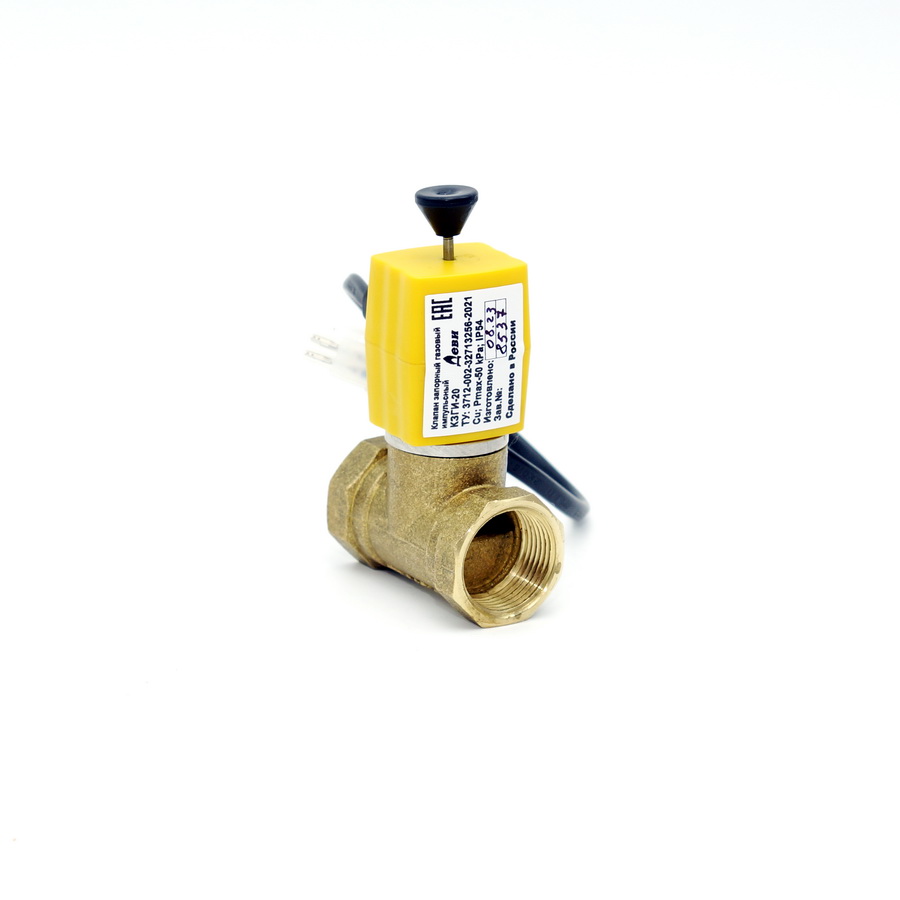

Клапан запорный газовый импульсный КЗГИ-Ду20 российского производства (г. Саратов) предназначен для использования в качестве запорного элемента трубопроводных магистралей и газогорелочных устройств. Возможна горизонтальная или вертикальная установка клапана на участке газопровода.
Рабочая среда – природный газ по ГОСТ 5542-2014, паровая фаза сжиженного углеводородного газа по ГОСТ Р 52087-2003 или воздух.
Температура окружающей среды при эксплуатации от минус 10 °С до плюс 40 °С.
Относительная влажность воздуха не более 98 % при температуре плюс 25°С.
Атмосферное давление от 86 кПа до 106,7 кПа.
Рабочее давление, не более - 0,1 МПа (1,0 кгс/см2). Вид климатического исполнения УХЛ 3.1 ГОСТ 15150-69. Класс защиты от поражения электрическим током – III по ГОСТ 12.2.007.0-75. Установленный ресурс открытия/закрытия, циклов, не более – 5000. Срок службы клапана, не менее – 10 лет. Средняя наработка на отказ, не менее – 17500 часов. Гарантийный срок эксплуатации - 18 месяцев с даты продажи.
Технические характеристики:
Стыковочная резьба (G), "3/4
Вид корпуса клапана Литой
Способ присоединения к трубопроводу Муфтовый по ГОСТ 6527-68
Материал корпуса Латунь
Импульс амплитудой, в 9-42
Длительность, с, не менее 0,1
Сопротивление катушки электромагнита, ом 6-7
Степень защиты по ГОСТ 14254-96 IP54
